- 產品介紹

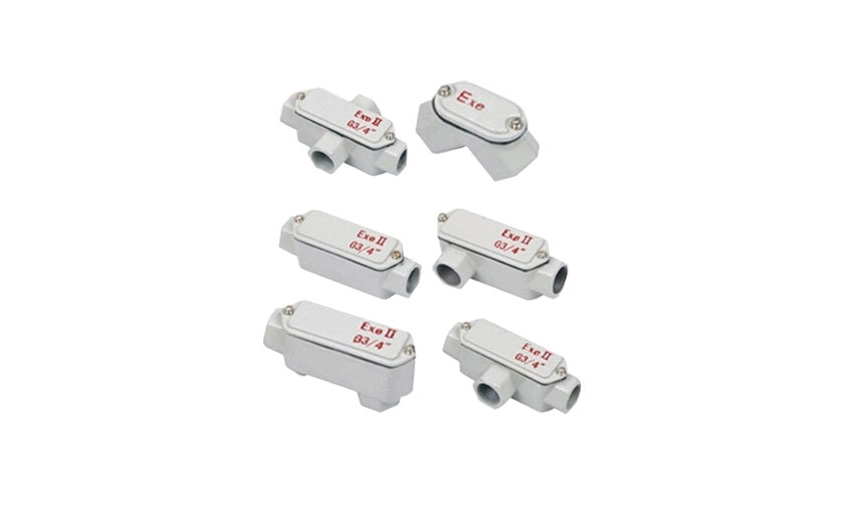

BHC系列防爆穿線盒適用范圍:
1區、2區或20區、21區、22區危險場所;
IIA 、IIB、 IIC類爆炸性氣體環境或可燃性粉塵環境;
戶內,戶外;
防爆標志:Ex e II;
防爆等級:IP54,IP65;
BHC系列防爆穿線盒產品特點:
鋁合金殼體壓鑄成型,表面噴塑,外形美觀;
結構多式多樣,便于安裝;
如需要變徑時可特制。
外形及安裝尺寸
1區、2區或20區、21區、22區危險場所;
IIA 、IIB、 IIC類爆炸性氣體環境或可燃性粉塵環境;
戶內,戶外;
防爆標志:Ex e II;
防爆等級:IP54,IP65;
BHC系列防爆穿線盒產品特點:
鋁合金殼體壓鑄成型,表面噴塑,外形美觀;
結構多式多樣,便于安裝;
如需要變徑時可特制。
外形及安裝尺寸
型號 | 管內徑 | 管螺紋 | 示意圖 | 外形尺寸 | ||
L | W | H | ||||
BHC-A-□ | Φ15 | G1/2" | 110 | 31 | 41 | |
Φ20 | G3/4" | 118 | 36 | 46 | ||
Φ25 | G1" | 145 | 45 | 54 | ||
Φ32 | G1 1/4" | 170 | 54 | 66 | ||
Φ40 | G1 1/2" | 176 | 60 | 72 | ||
Φ50 | G2" | 215 | 75 | 85 | ||
Φ70 | G2 1/2" | 240 | 90 | 111 | ||
Φ80 | G3" | 240 | 102 | 129 | ||
Φ100 | G4" | 246 | 150 | 166 | ||
BHC-B-□ | Φ15 | G1/2" | 110 | 42 | 41 | |
Φ20 | G3/4" | 118 | 48 | 46 | ||
Φ25 | G1" | 145 | 58 | 54 | ||
Φ32 | G1 1/4" | 170 | 70 | 66 | ||
Φ40 | G1 1/2" | 176 | 78 | 72 | ||
Φ50 | G2" | 215 | 99 | 85 | ||
Φ70 | G2 1/2" | 240 | 114.5 | 111 | ||
Φ80 | G3" | 240 | 126.5 | 129 | ||
Φ100 | G4" | 246 | 181 | 166 |
